Pernahkah Anda mengalami situasi di mana koneksi internet di kantor atau rumah tiba-tiba melambat atau bahkan terputus sama sekali? Salah satu langkah pertama yang dilakukan teknisi jaringan adalah memeriksa kondisi fisik kabel menggunakan alat bantu. Memastikan tester kabel lan nyala 1 sampai 8 secara berurutan adalah indikator utama bahwa kabel UTP (Unshielded Twisted Pair) Anda telah terpasang dengan benar pada konektor RJ45.
Memahami arti dari setiap kedipan lampu pada LAN tester bukan hanya tugas seorang ahli IT. Bagi Anda yang sedang membangun jaringan rumah (Home Lab) atau sekadar ingin memperbaiki koneksi WiFi yang tidak stabil melalui kabel, pengetahuan ini sangatlah krusial. Artikel ini akan mengupas tuntas segala hal tentang cara membaca tester kabel LAN, solusi jika lampu tidak menyala sempurna, hingga tips optimasi jaringan agar tetap stabil.
Daftar Isi
- Apa itu LAN Tester dan Fungsinya?
- Memahami Arti Tester Kabel LAN Nyala 1 Sampai 8
- Standar Urutan Kabel: T568A vs T568B
- Masalah Umum: Mengapa Lampu Tidak Nyala Berurutan?
- Panduan Langkah demi Langkah Menggunakan LAN Tester
- Perbedaan Hasil Tester: Kabel Straight vs Crossover
- Tips Crimping Kabel LAN Agar Lulus Tes 1-8
- Kesimpulan dan Ringkasan
Apa itu LAN Tester dan Fungsinya?

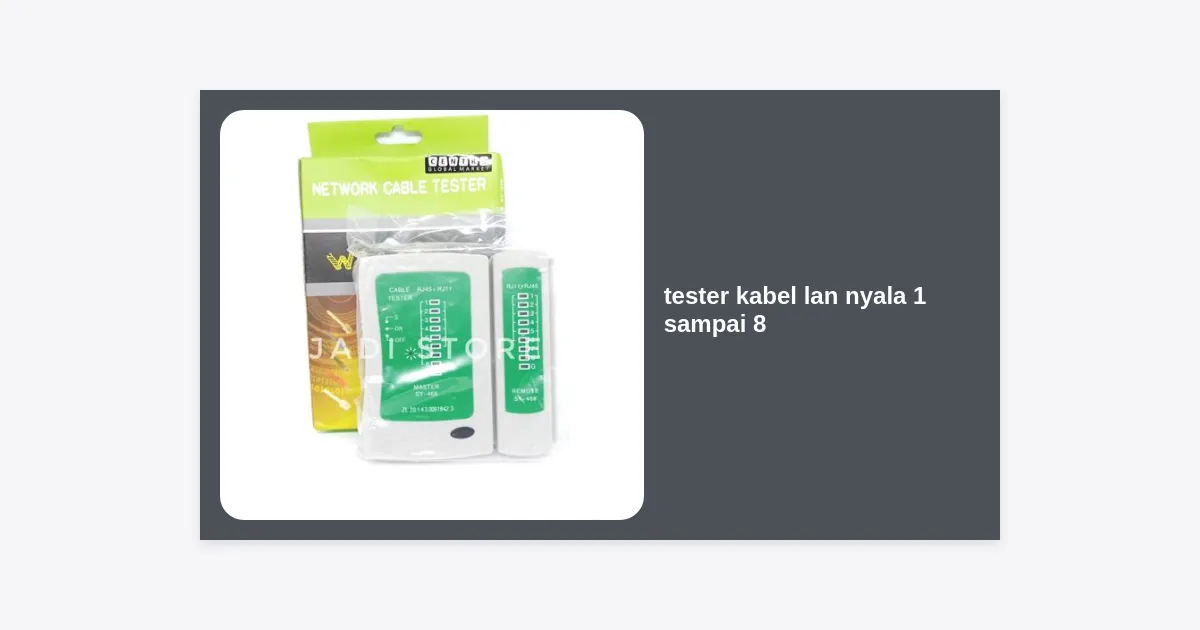

LAN Tester adalah alat elektronik portabel yang dirancang khusus untuk menguji kontinuitas dan integritas kabel jaringan. Alat ini terdiri dari dua bagian: unit utama (Master) dan unit jarak jauh (Remote). Keduanya bekerja sama untuk mengirimkan sinyal listrik melalui delapan pin kecil di dalam kabel LAN.
Fungsi utama alat ini adalah untuk mendeteksi apakah ada kabel yang putus di tengah, korsleting (short circuit), atau kesalahan urutan pemasangan kabel (mis-wire). Tanpa alat ini, mendiagnosis masalah jaringan akan menjadi pekerjaan yang sangat melelahkan karena Anda harus menebak-nebak bagian mana yang rusak.
“Sebuah jaringan yang handal dimulai dari kualitas kabel yang teruji. Jika tester kabel LAN nyala 1 sampai 8 dengan sempurna, maka 90% masalah fisik jaringan sudah teratasi.”
Memahami Arti Tester Kabel LAN Nyala 1 Sampai 8
Saat Anda menghubungkan kedua ujung kabel ke alat tester dan menyalakannya, Anda akan melihat lampu LED bernomor 1 hingga 8 menyala secara bergantian. Berikut adalah penjelasan mendalam mengenai apa yang direpresentasikan oleh angka-angka tersebut:
1. Indikator Koneksi Data (Pin 1, 2, 3, dan 6)
Pada standar jaringan Fast Ethernet (10/100 Mbps), hanya empat kabel utama yang digunakan untuk mengirim dan menerima data. Pin 1 dan 2 berfungsi sebagai pemancar (Transmit), sedangkan pin 3 dan 6 berfungsi sebagai penerima (Receive). Jika salah satu dari keempat lampu ini tidak menyala pada tester kabel lan nyala 1 sampai 8, maka dipastikan perangkat Anda tidak akan mendapatkan akses internet sama sekali.
2. Indikator Gigabit dan Power (Pin 4, 5, 7, dan 8)
Untuk teknologi Gigabit Ethernet (1000 Mbps) atau penggunaan PoE (Power over Ethernet) untuk menyalakan CCTV dan Access Point, seluruh delapan pin harus berfungsi dengan baik. Pin 4, 5, 7, dan 8 seringkali dianggap “cadangan” pada kabel lama, namun di era modern saat ini, lampu-lampu ini harus tetap menyala agar kecepatan internet maksimal dapat tercapai.
Standar Urutan Kabel: T568A vs T568B
Sebelum kita membahas mengapa lampu tester tidak menyala berurutan, kita harus memahami standar internasional urutan warna kabel. Di Indonesia, standar yang paling umum digunakan adalah T568B.
| Pin | Warna T568B (Paling Umum) | Warna T568A |
|---|---|---|
| 1 | Putih Oranye | Putih Hijau |
| 2 | Oranye | Hijau |
| 3 | Putih Hijau | Putih Oranye |
| 4 | Biru | Biru |
| 5 | Putih Biru | Putih Biru |
| 6 | Hijau | Oranye |
| 7 | Putih Cokelat | Putih Cokelat |
| 8 | Cokelat | Cokelat |
Jika Anda menggunakan kabel tipe straight, maka urutan lampu pada unit Master dan Remote harus sama persis, yaitu 1-2-3-4-5-6-7-8 secara berurutan. Ketidaksamaan urutan ini menunjukkan adanya kesalahan saat proses crimping.
Masalah Umum: Mengapa Lampu Tidak Nyala Berurutan?
Seringkali, saat melakukan pengujian, kita menemukan bahwa tester kabel lan nyala 1 sampai 8 tidak sesuai harapan. Berikut adalah beberapa skenario kerusakan yang sering terjadi:
1. Lampu Melompat (Mis-wiring)
Misalnya, lampu pada Master menyala urut 1, 2, 3, namun pada Remote menyala 1, 2, 6. Ini menandakan bahwa urutan kabel di dalam konektor RJ45 tertukar. Solusinya adalah memotong konektor tersebut dan memasang ulang (crimping ulang) dengan urutan yang benar.
2. Ada Lampu yang Mati (Open Circuit)
Jika lampu nomor 4 dan 5 mati total baik di Master maupun Remote, kemungkinan besar ada kabel yang putus di dalam jaket pelindung atau pin pada konektor tidak menekan kabel dengan sempurna saat di-crimp. Hal ini sering terjadi jika Anda menggunakan tang crimping yang sudah tumpul atau berkualitas rendah.
3. Lampu Menyala Bersamaan (Short Circuit)
Jika dua lampu atau lebih menyala secara bersamaan, ini menandakan adanya korsleting. Biasanya terjadi karena ada serabut tembaga yang bersentuhan antar pin di dalam konektor RJ45. Kondisi ini berbahaya bagi perangkat aktif seperti switch atau router karena dapat menyebabkan kerusakan komponen elektronik.
Panduan Langkah demi Langkah Menggunakan LAN Tester
Agar hasil diagnosa akurat, ikuti langkah-langkah profesional berikut ini:
- Siapkan Kabel: Pastikan kedua ujung kabel sudah terpasang konektor RJ45 dengan kuat.
- Hubungkan ke Alat: Masukkan ujung kabel pertama ke port RJ45 pada unit Master, dan ujung lainnya ke unit Remote.
- Nyalakan Tester: Geser saklar ke posisi “ON” (kecepatan normal) atau “S” (Slow – untuk pengamatan yang lebih teliti).
- Amati Lampu LED: Perhatikan urutan nyala lampu pada kedua unit secara bersamaan.
- Verifikasi: Pastikan tester kabel lan nyala 1 sampai 8 tanpa ada yang terlewat atau tertukar urutannya.
Perbedaan Hasil Tester: Kabel Straight vs Crossover
Penting untuk dicatat bahwa tidak semua kabel harus menyala 1 sampai 8 secara sejajar. Hal ini tergantung pada tipe kabel yang Anda buat.
Kabel Straight-Through
Digunakan untuk menghubungkan perangkat yang berbeda (misal: PC ke Switch). Hasil tester yang benar adalah:
- Master: 1-2-3-4-5-6-7-8
- Remote: 1-2-3-4-5-6-7-8
Kabel Crossover
Digunakan untuk menghubungkan dua perangkat yang sama (misal: PC ke PC). Meskipun teknologi Auto-MDIX modern sudah jarang membutuhkan kabel ini, Anda mungkin masih menemukannya. Hasil tester yang benar adalah:
- Master: 1-2-3-4-5-6-7-8
- Remote: 3-6-1-4-5-2-7-8
Tips Crimping Kabel LAN Agar Lulus Tes 1-8
Banyak pemula gagal membuat kabel yang sempurna pada percobaan pertama. Berikut adalah tips agar tester kabel lan nyala 1 sampai 8 dengan sukses:
- Gunakan Kabel Berkualitas: Pilih kabel Cat5e atau Cat6 yang memiliki kandungan tembaga murni, bukan CCA (Copper Clad Aluminum) yang mudah patah.
- Kupas Jaket Secukupnya: Jangan mengupas jaket pelindung terlalu panjang agar bagian yang terpilin (twisted) tetap terjaga hingga mendekati pin konektor.
- Ratakan Ujung Kabel: Gunakan pemotong pada tang crimping untuk memastikan kedelapan kabel memiliki panjang yang sama rata sebelum dimasukkan ke RJ45.
- Tekan dengan Mantap: Saat melakukan crimping, pastikan Anda menekan tang hingga bunyi “klik” atau sampai batas maksimal agar pin tembaga menembus isolasi kabel dengan sempurna.
Kesimpulan dan Ringkasan
Memastikan tester kabel lan nyala 1 sampai 8 adalah standar emas dalam instalasi jaringan kabel. Dengan memahami arti setiap lampu, Anda bisa melakukan troubleshooting secara mandiri tanpa perlu memanggil teknisi mahal. Ingatlah bahwa urutan yang benar (T568B) dan kualitas crimping yang baik adalah kunci utama kestabilan internet Anda.
Jika setelah mengikuti panduan ini lampu tester Anda masih tidak menyala dengan benar, periksalah kondisi fisik kabel atau cobalah menggunakan konektor RJ45 yang baru. Jaringan yang sehat dimulai dari koneksi fisik yang sempurna. Selamat mencoba!
